AWS VPC CNI 소개

쿠버네티스 CNI란?

Container Network Interface. 쿠버네티스의 네트워크 환경을 구성하는 역할을 맡는다.

CNCF 프로젝트인 CNI는 Linux 컨테이너에서 네트워크 인터페이스를 구성하기 위한 플러그인을 작성하기 위한 사양 및 라이브러리와 지원되는 여러 플러그인으로 구성됩니다.
CNI는 '컨테이너의 네트워크 연결성'과 '컨테이너 삭제 시 할당된 리소스 제거'에만 관심이 있습니다.

출처: https://github.com/containernetworking/cni#what-is-cni

Calico, Flannel, Cilium, Weave 등 다양한 CNI 플러그인들이 존재한다.
https://kubernetes.io/docs/concepts/cluster-administration/addons/
https://github.com/containernetworking/cni#3rd-party-plugins





AWS VPC CNI란?

AWS에서 Elastic Network Interfaces 를 사용하는 쿠버네티스의 Pod 네트워킹을 위한 네트워킹 플러그인.

출처: https://github.com/aws/amazon-vpc-cni-k8s#amazon-vpc-cni-k8s
한마디로 AWS에서 만든 CNI 플러그인이라고 생각하면 편하다.


AWS VPC CNI의 특징

  • 파드의 IP를 할당해준다
  • 파드의 IP 네트워크 대역과 노드(워커)의 IP 대역이 같아서 직접 통신이 가능하다

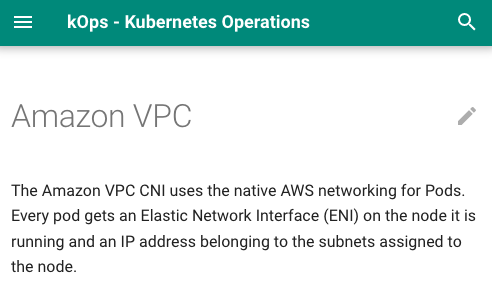

본 스터디의 기본 환경인 Kops에서도 AWS VPC CNI를 정식으로 지원한다.

https://kops.sigs.k8s.io/networking/#supported-networking-options

https://kops.sigs.k8s.io/networking/aws-vpc/

쿠버네티스 CNI(Calico) 와 AWS VPC CNI 의 차이점은?

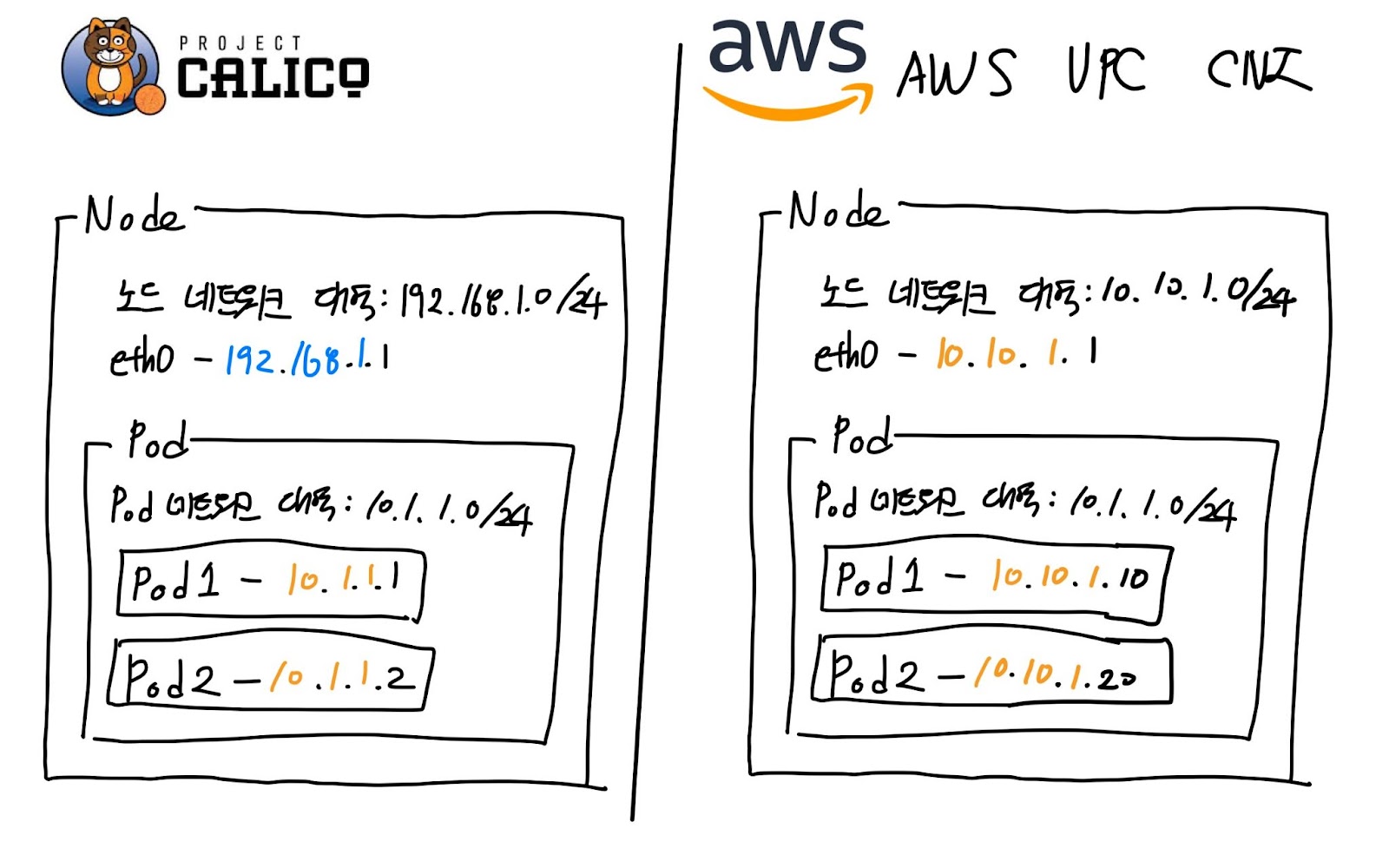

AWS VPC CNI의 특징은 노드와 Pod의 네트워크 대역이 동일하다는 것이다.



노드와 Pod의 네트워크 대역이 동일하면 무엇이 좋을까?

오버레이(VXLAN, IP-IP 등) 통신 기술 없이, VPC Native하게(클라우드 위엄) Pod간 직접 통신이 가능하다.

Pod간 직접 통신이 가능하면, 네트워크 통신의 최적화(성능, 지연)면에서 더 나은 결과를 얻을 수 있다.





쿠버네티스 네트워크

Service

Cluster IP

Cluster IP는 클러스터 내부에 한해서 Pod끼리 통신하기 위한 서비스다.
서비스를 만들 때 type을 별도로 지정하지 않으면 기본값으로 Cluster IP가 생성된다.
Cluster IP는 클러스터 외부에서 Pod로 접근할 수 없다.

apiVersion: v1
kind: Service
metadata:
  name: svc-clusterip
spec:
  selector:
    app: pod
  ports:
  - port: 9000
    targetPort: 8080
  type: ClusterIP







NodePort

NodePort는 클러스터 외부로부터 모든 워커노드들의 특정 포트(=NodePort)를 통해서 Pod에 접근할 수 있도록 설정하는 서비스다.
노드포트 번호 대역은 30000~32767다.

apiVersion: v1
kind: Service
metadata:
  name: svc-nodeport
spec:
  selector:
    app: pod
  ports:
  - port: 9000
    targetPort: 8080
    nodePort: 30000
  type: NodePort


Load Balancer

클러스터 외부에서 올바른 포트로 트래픽을 전송할 수 있도록 접근 가능한 IP 주소를 제공하는 서비스다.
보통 CSP에서 제공하는 LB플러그인으로 설정한다.

apiVersion: v1
kind: Service
metadata:
  name: svc-lb
spec:
  selector:
    app: example
  ports:
    - port: 8765
      targetPort: 9376
  type: LoadBalancer





Ingress

Ingress는 HTTP, HTTPS 등 네트워크 Layer 7에 대한 설정을 담당하는 리소스다.

https://lifeoncloud.kr/entry/Ingress



Ingress

Ingress는 HTTP, HTTPS 등 네트워크 Layer 7에 대한 설정을 담당하는 리소스다. Ingress의 가장 기본적인 역할은 외부 HTTP 호출에 대한 트래픽을 처리하는 것이다. (예시 : 부하 분산, TLS 종료, 도메인 기반

lifeoncloud.kr



Ingress + ALB + ExternalDNS

# 변수 지정 - 자신의 full 도메인
WEBDOMAIN=<각자편한웹서버도메인>
WEBDOMAIN=albweb.$KOPS_CLUSTER_NAME



ingress2.yaml

apiVersion: v1
kind: Namespace
metadata:
  name: game-2048
---
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: game-2048
  name: deployment-2048
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: app-2048
  replicas: 2
  template:
    metadata:
      labels:
        app.kubernetes.io/name: app-2048
    spec:
      containers:
      - image: public.ecr.aws/l6m2t8p7/docker-2048:latest
        imagePullPolicy: Always
        name: app-2048
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  namespace: game-2048
  name: service-2048
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  type: NodePort
  selector:
    app.kubernetes.io/name: app-2048
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: game-2048
  name: ingress-2048
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
spec:
  ingressClassName: alb
  rules:
    - host: ${WEBDOMAIN}
      http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: service-2048
              port:





배포한다

# 게임 Pod와 Service, Ingress 배포
cat ~/pkos/3/ingress2.yaml | yh
WEBDOMAIN=$WEBDOMAIN envsubst < ~/pkos/3/ingress2.yaml | kubectl apply -f -

# 확인
kubectl get ingress,svc,ep,pod -n game-2048

# AWS R53 적용 확인
dig +short $WEBDOMAIN
dig +short $WEBDOMAIN @8.8.8.8

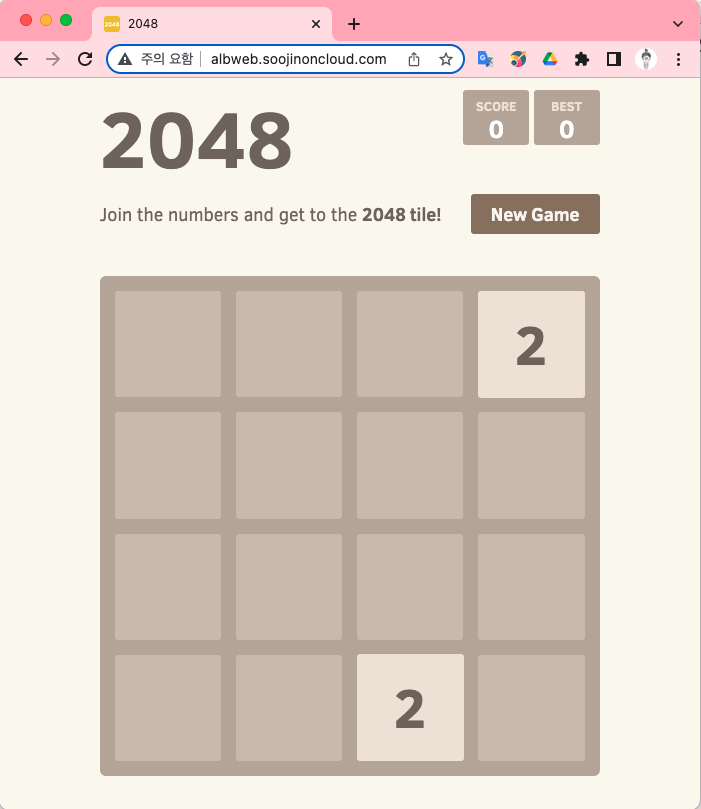

# 외부단말(집PC 등)에서 접속 확인 : curl or 웹브라우저

# 로그 확인
kubectl logs -n kube-system -f $(kubectl get po -n kube-system | egrep -o 'external-dns[A-Za-z0-9-]+')

# 삭제
kubectl delete ingress ingress-2048 -n game-2048
kubectl delete svc service-2048 -n game-2048 && kubectl delete deploy deployment-2048 -n game-2048 && kubectl delete ns game-2048

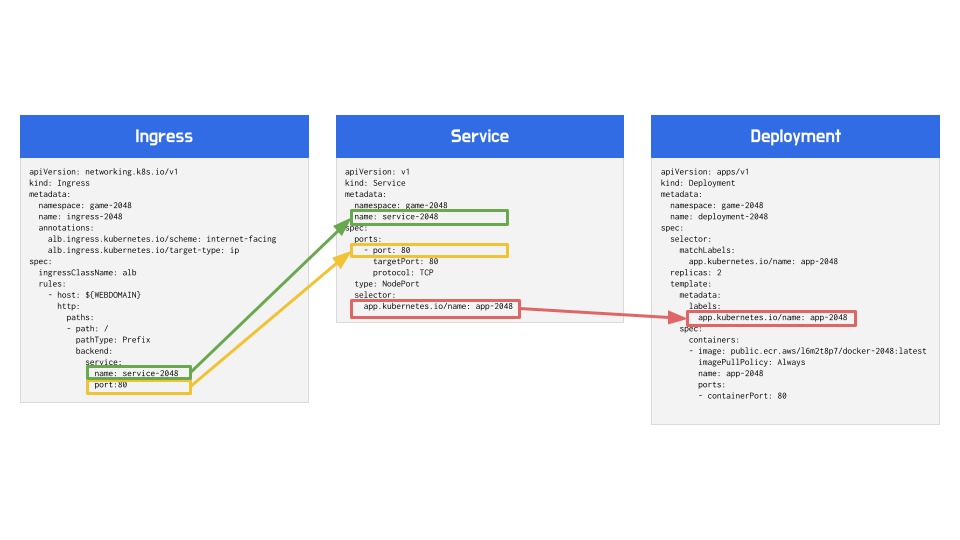

이걸 그림으로 표현하면 다음과 같다.







<과제> 하위 path별 애플리케이션 연결하기

네임스페이스

apiVersion: v1
kind: Namespace
metadata:
  name: game





mario 애플리케이션과 서비스

apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: game
  name: mario
  labels:
    app: mario
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mario
  template:
    metadata:
      labels:
        app: mario
    spec:
      containers:
      - name: mario
        image: pengbai/docker-supermario
---
apiVersion: v1
kind: Service
metadata:
  namespace: game
  name: mario
  annotations:
    alb.ingress.kubernetes.io/healthcheck-path: /mario/index.html
spec:
  selector:
    app: mario
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  type: NodePort
  externalTrafficPolicy: Local





tetris 애플리케이션과 서비스

apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: game
  name: tetris
  labels:
    app: tetris
spec:
  replicas: 1
  selector:
    matchLabels:
      app: tetris
  template:
    metadata:
      labels:
        app: tetris
    spec:
      containers:
      - name: tetris
        image: bsord/tetris
---
apiVersion: v1
kind: Service
metadata:
  namespace: game
  name: tetris
  annotations:
     alb.ingress.kubernetes.io/healthcheck-path: /tetris/index.html
spec:
  selector:
    app: tetris
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  type: NodePort



Ingress

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: game
  name: ingress-game-soojin
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
    alb.ingress.kubernetes.io/certificate-arn: {Certificate Manager에서 발급받은 정보}
    alb.ingress.kubernetes.io/healthcheck-port: traffic-port
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTP": 80}, {"HTTPS":443}]'
    alb.ingress.kubernetes.io/ssl-redirect: '443'
spec:
  ingressClassName: alb
  rules:
    - host: {내 도메인}
      http:
        paths:
        - path: /tetris
          pathType: Prefix
          backend:
            service:
              name: tetris
              port:
                number: 80
        - path: /mario
          pathType: Prefix
          backend:
            service:
              name: mario
              port:
                number: 80

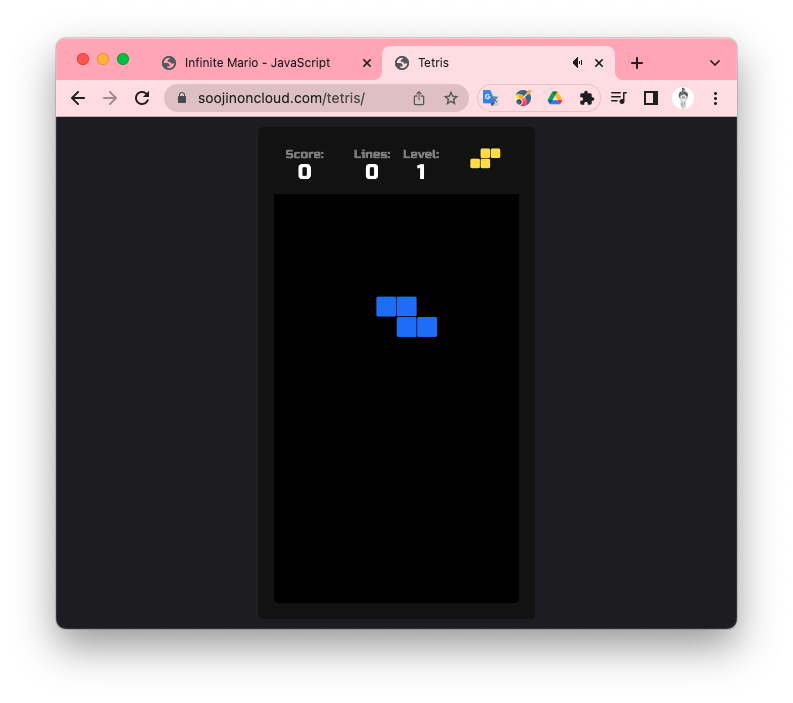

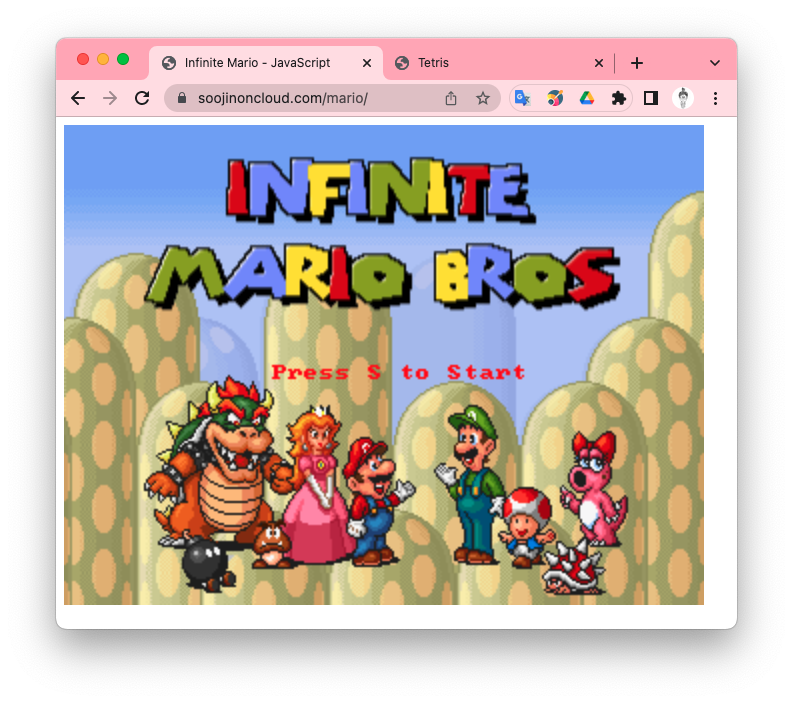

웹브라우저로 접속해보자











리소스 삭제

꺼진 불.. 아니 꺼진 리소스도 다시 보자.





위부터 아래로 순서대로 삭제하자

# kops 삭제
kops delete cluster --yes

# Cloud Formation 스택 삭제
aws cloudformation delete-stack --stack-name mykops
